EBS-6900

Boltmark®II

EBS-6900

ATRAMENTOWA DRUKARKA PRZEMYSŁOWA MAŁEGO PISMA(CIJ)

EBS-6900 Boltmark^®II jest uniwersalną konstrukcją, najlepiej wyposażoną z serii, oferującą najlepszy stosunek ceny do możliwości. Standardowe wyposażenie, zawierające rozszerzoną elektronikę, możliwość drukowania w trzech rzędach, rozszerzoną bibliotekę projektów, druk kodów 2D oraz grafiki, a także komunikacja przez złącza ethernet i RS232, zapewnia świetną podstawę do integracji z linią produkcyjną.

NAJWIĘCEJ MOŻLIWOŚCI W STANDARDZIE

W standardzie m.in.:

Wydruki o wysokości 25 kropek (16 kropek w EBS-6600)
Ok. 1000 obiektów w pamięci (100 obiektów w EBS-6600)
Kody matrycowe 2D
Interfejs RS-232 ze złączem do szybkiego podłączania
Zaawansowany moduł rozszerzeń umożliwiający m.in. obsługę zewnętrznego sygnalizatora statusu, sterowanie transporterem produkcyjnym czy współpracę drukarki z manipulatorem.

NAJLEPSZY STOSUNEK CENY DO MOŻLIWOŚCI

Ze względu na szeroki wachlarz możliwości i atrakcyjną cenę, drukarka EBS-6900 to branżowy „BEST BUY”. Jeśli zależy Ci na efektywnym wykorzystaniu środków – ten model jest dla Ciebie.

Boltmark^®II to nie tylko drukarki!

Drukarki serii BOLTMARK^®II cechuje mnogość konfiguracji i dodatkowych opcji, m. in.

ACPS^® – zintegrowany system podtrzymania zasilania,
Opcja ROBOT – automatyczna zmiana kierunku druku,
Opcja Alarm/Stop sterowania transporterem produkcyjnym,
my.ebs.ink^® – zdalne sterowanie i zarządzanie drukarkami,
IP65 – Podwyższenie stopnia ochrony całego urządzenia do IP65,

Odpowiednio dobrane rozwiązania przystosują urządzenia do pracy w trudnych warunkach oraz umożliwią trzyzmianową (24 h/7), nieprzerwaną pracę.

Drukarka przemysłowa Małego Pisma, w tym przypadku Boltmark^®II EBS-6900, często nazywana jest

znakowarka, znakowarka przemysłowa, plujka, CIJotka, drukarka małych znaków

PODSTAWOWE PARAMETRY

Głowice drukujące

1 szt.

Rodzaj atramentów

barwnikowe

Wysokość pisma

od 1 mm do 16 mm

Maks. liczba linii tekstu (dla standardowej drukarki)

3 (dla matrycy 7×5 kropek) 5 (dla matrycy 5×5 kropek)

Maks. prędkość liniowa

500 m/min

Złącza i komunikacja

RS-232, Ethernet RJ-45, Ethernet M12, USB

Doprowadzenie powietrza

wbudowany kompresor

NADRUKI WYKONANE Boltmark^®II EBS-6900

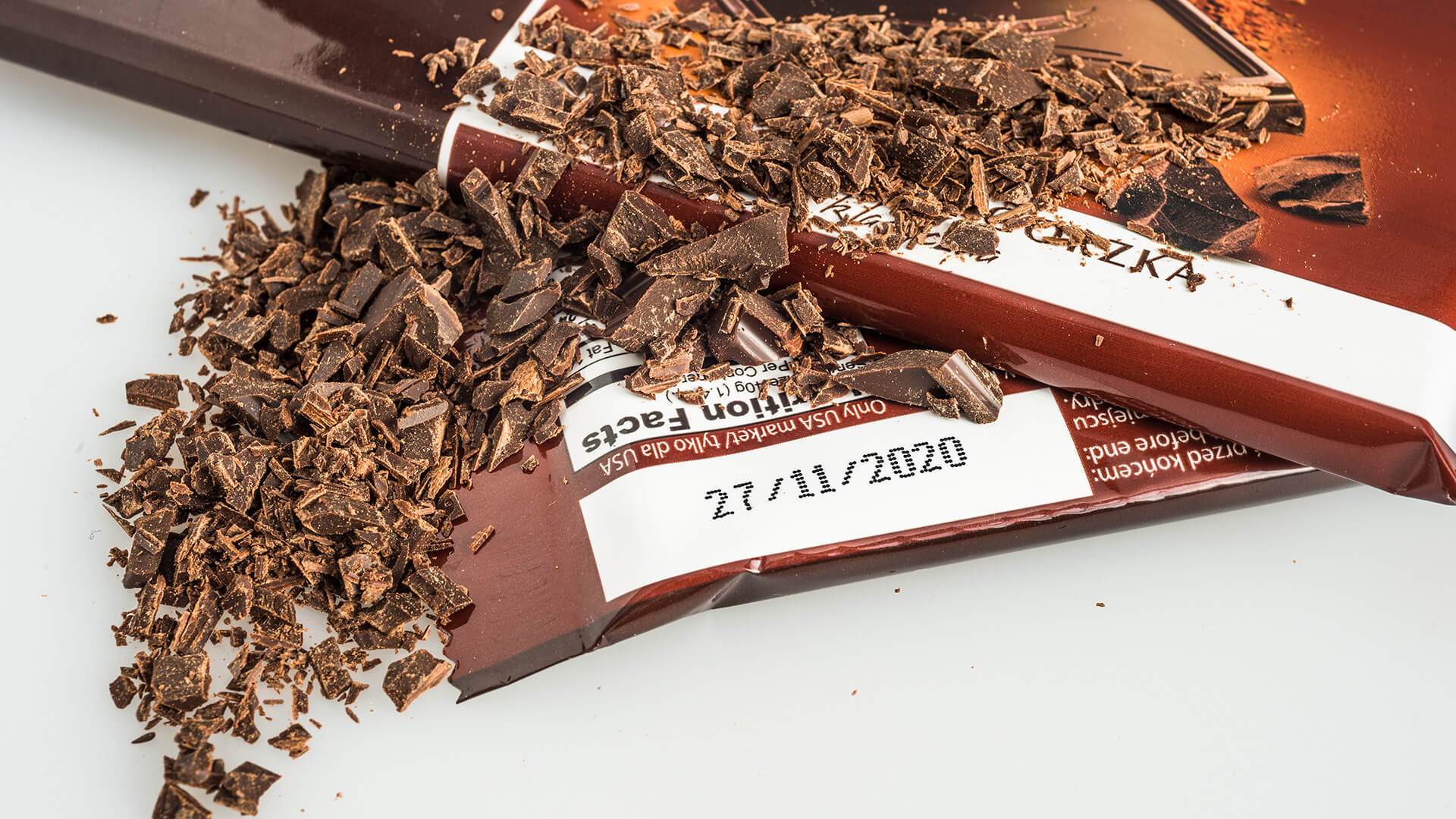

Folia – trafianie w zadane pole nadruku

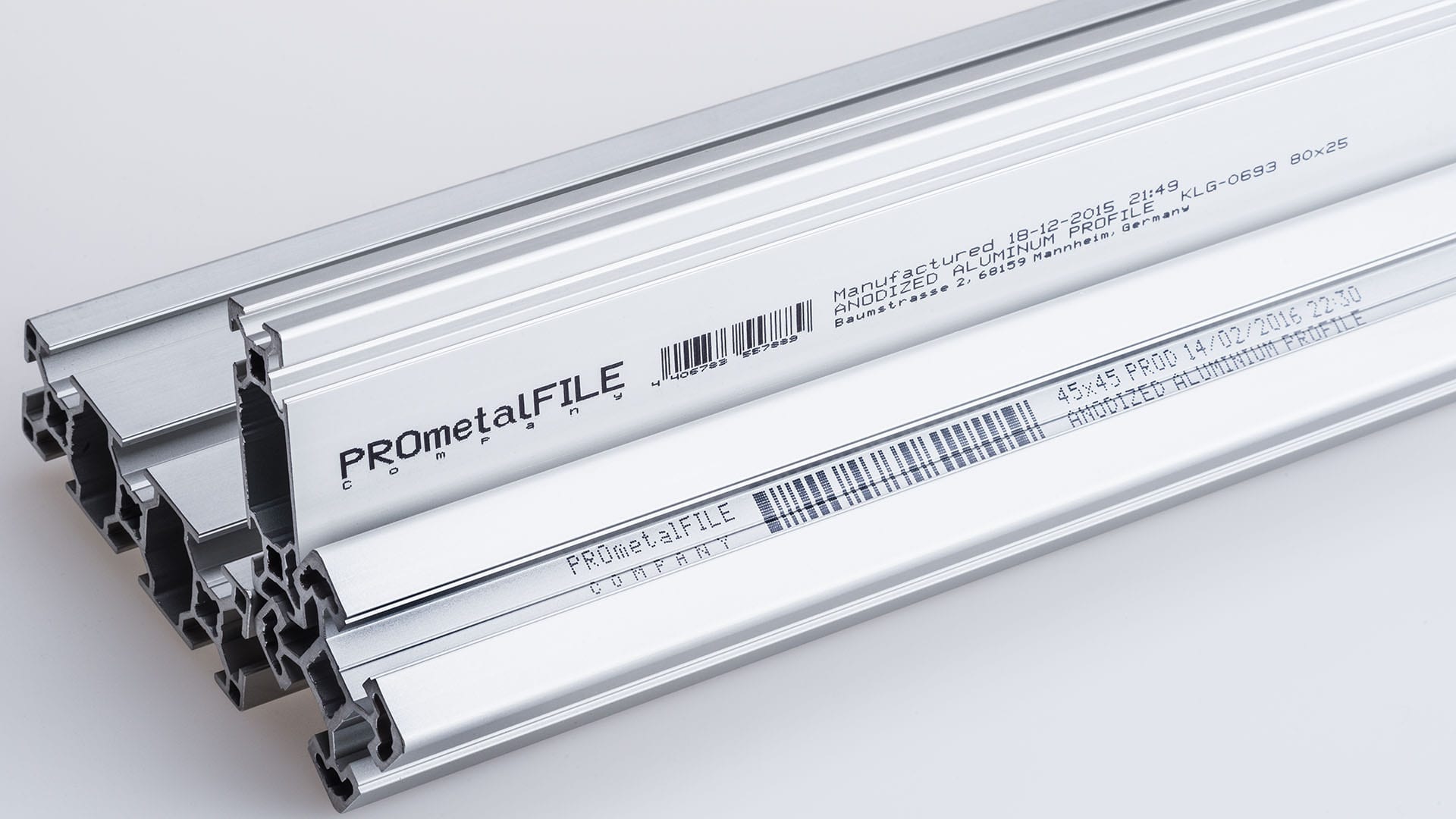

Metale, nadruk szybkoschnącym atramentem na powierzchniach wklęsłych lub trudno dostępnych

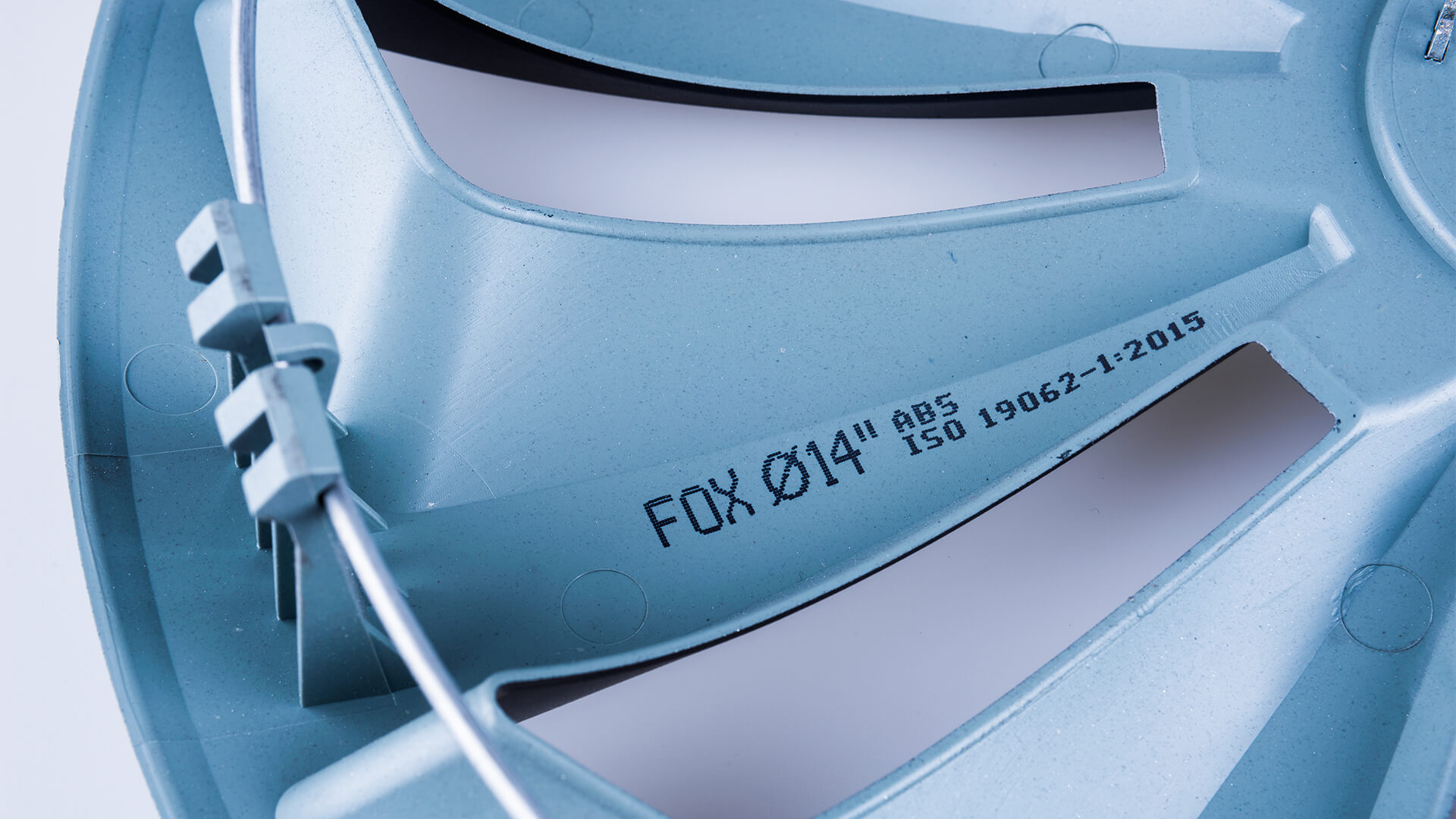

Wydruk czarnym atramentem na wewnętrznej wklęsłej części kołpaka samochodowego

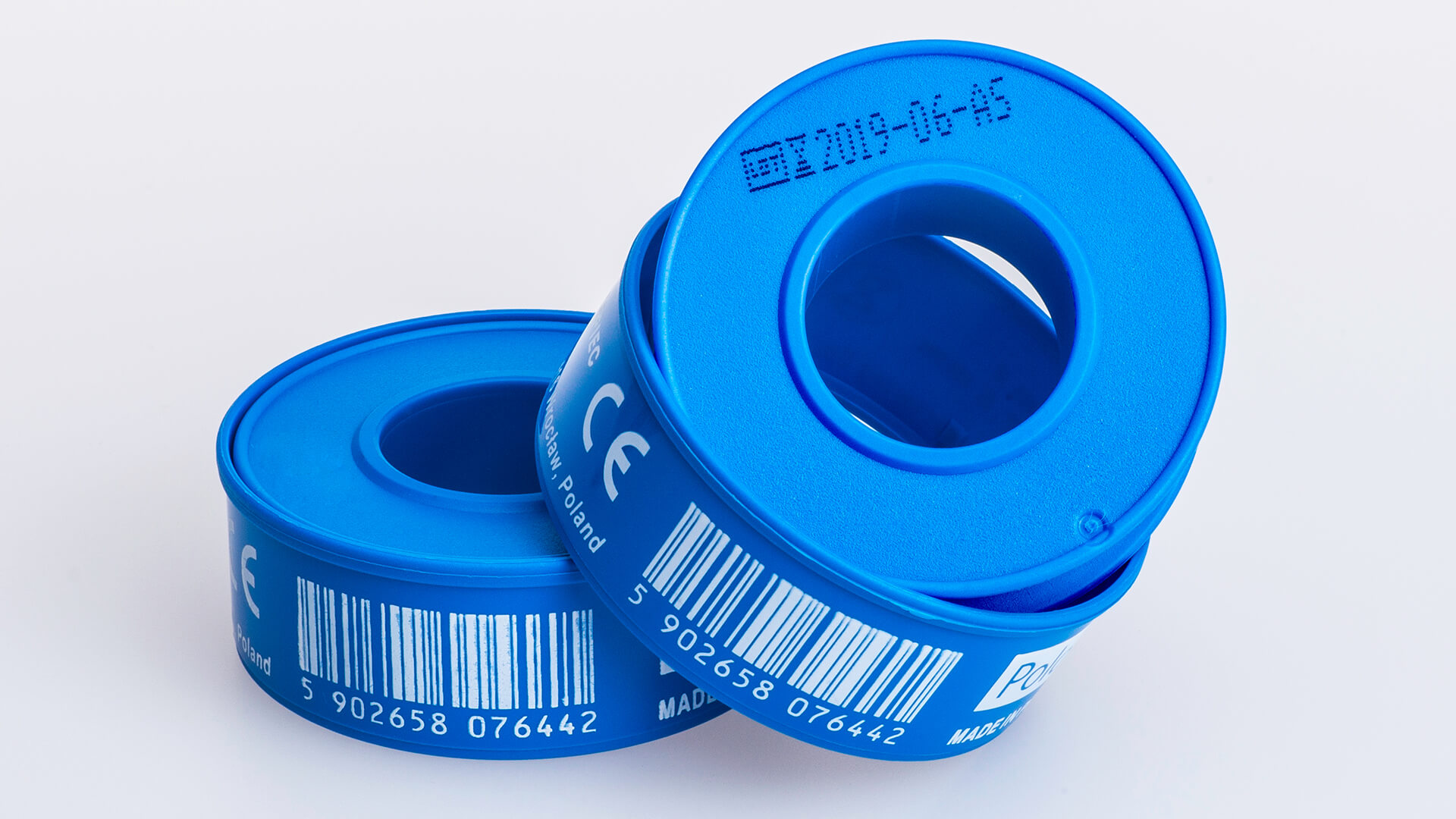

Trwały nadruk na niebieskim plastiku

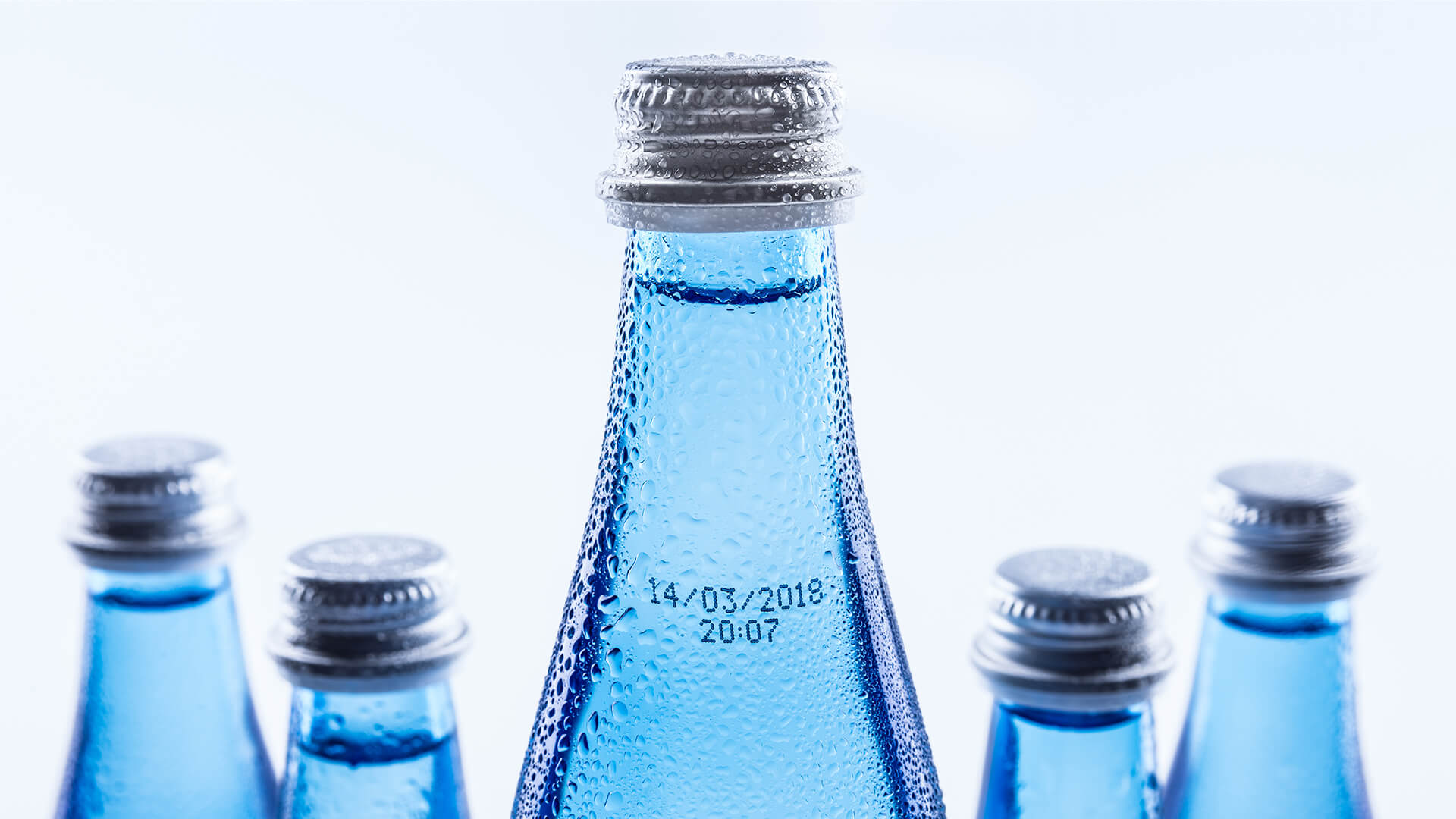

Nadruk na butelkach PET

Nadruk czarnym atramentem na butelkach plastikowych

Mikrodruk na powierzchniach cylindrycznych

Niewielkie czytelne wydruki na drewnianych elementach Drukarki Małego Pisma )

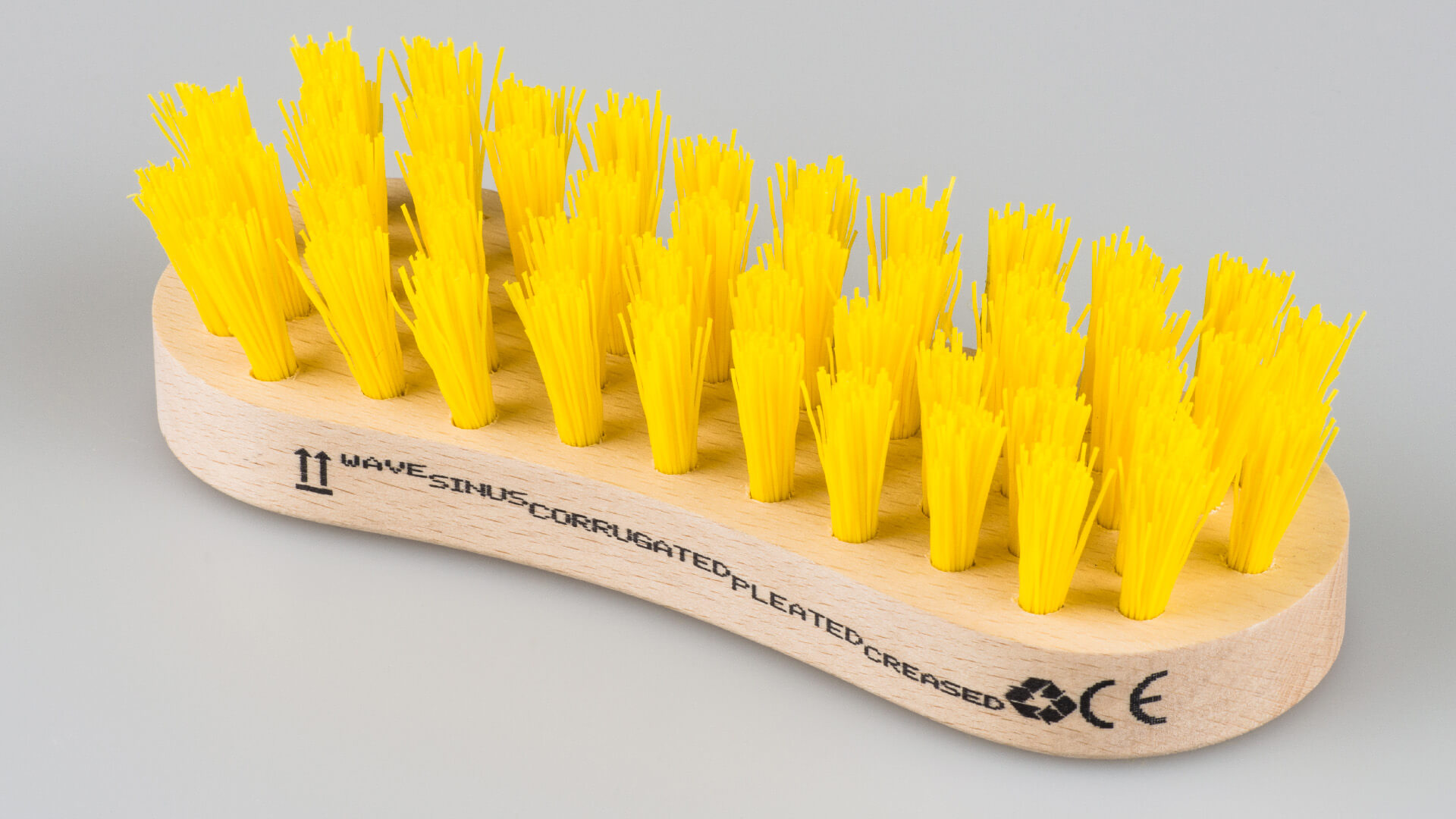

Druk na drewnie czarnym atramentem

Nadruk na filtrze.

Czytelny wydruk na nieregularnej powierzchni styropianu.

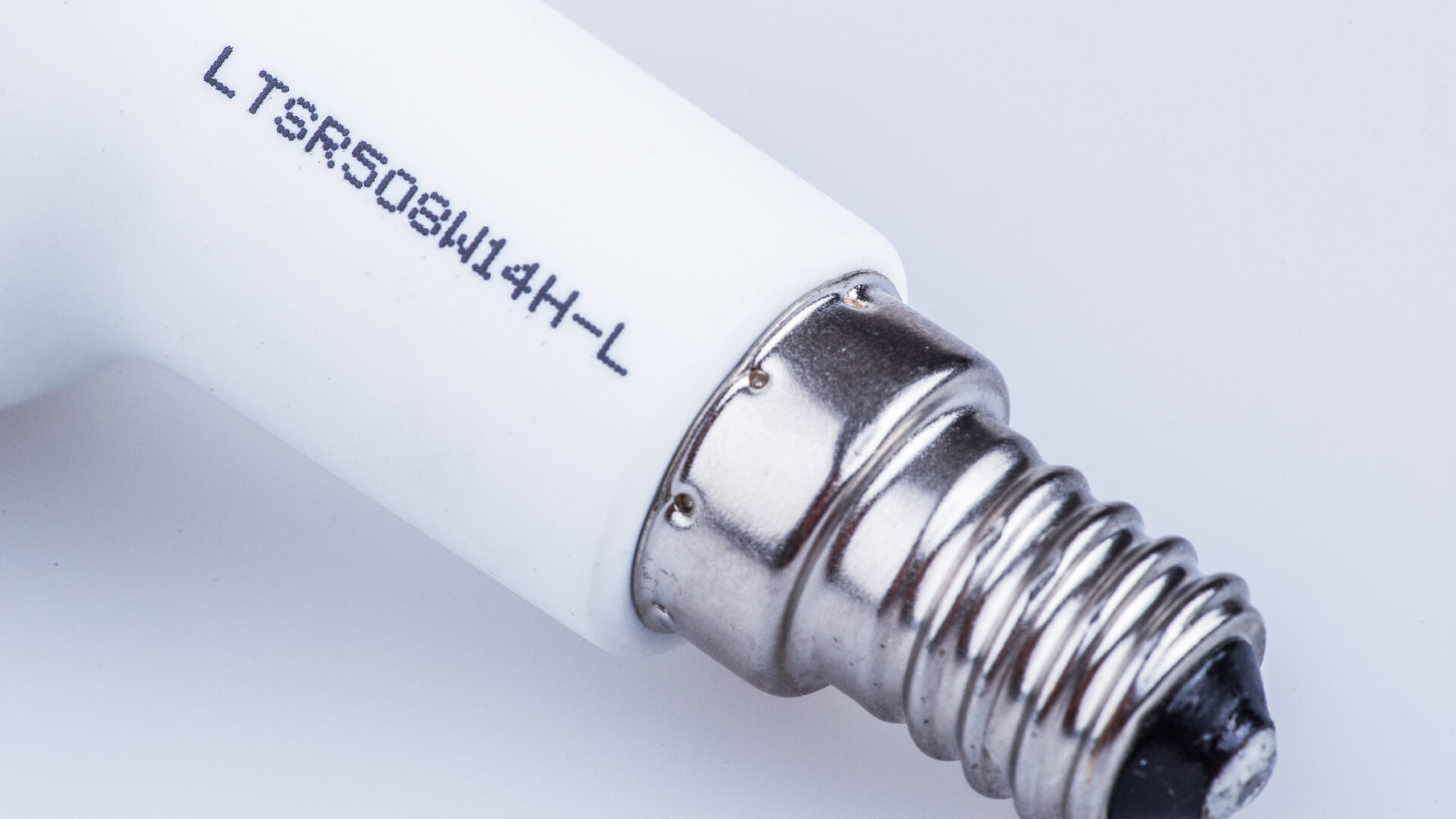

Nadruk na barwionym szkle

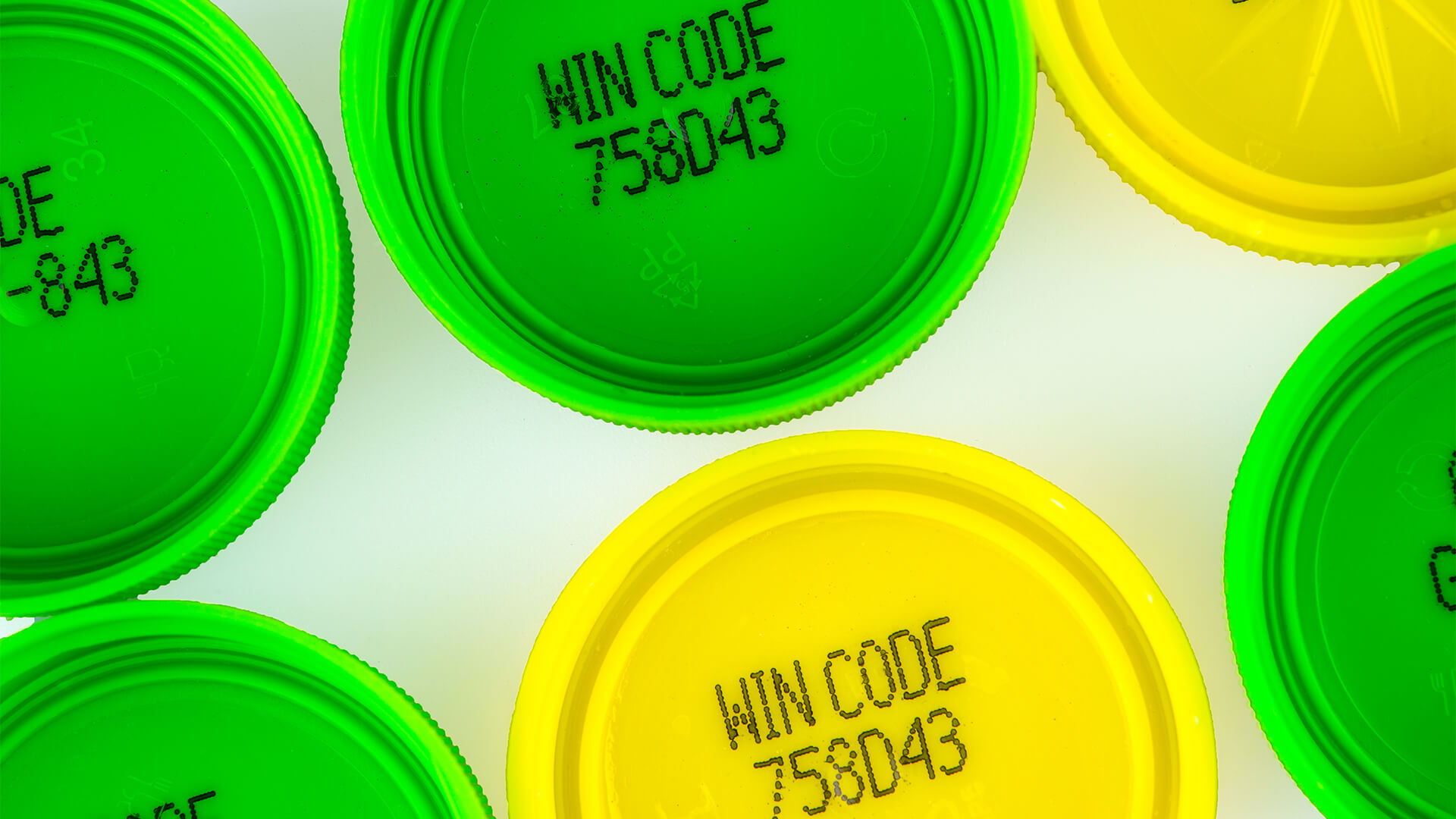

Wydruk na spodzie zakrętek

MATRYCE TEKSTÓW Boltmark^®II EBS-6900

Matryca znaków/
Rodzaj nadruku

Wygląd rzeczywisty nadruku dla dyszy 60 μm

Prędkość drukowania

5×5

375

5x5_

375

7×4

267

7×5

267

11×7

170

16×10

16×14

25×15

32×18

Fast 16×9

Fast 25×15

Fast 32×18

Dwie linie po 7 kropek

Dwie linie po 11 kropek

Trzy linie po 7 kropek

Cztery linie po 7 kropek

Pięć linii po 5 kropek

Czcionki mieszane

Kod kreskowy

Kod 2D DataMatrix ECC200

Druk kominowy

Różne rodzaje czcionek

Odbicia znaków

Diakrytyczne znaki narodowe

Grafiki i znaki specjale

Matrix 2 z 5

Największą zaletą kodu Data Matrix jest bardzo łatwe skanowanie kodu, nawet w sytuacji uszkodzenia 25% wydrukowanego kodu. Umożliwia kodowanie znaków ASCII, alfabetów arabskiego, greckiego, hebrajskiego i cyrylicy. Stosowany w oznakowaniu dokumentów, transporcie, spedycji czy przemyśle elektronicznym.

Matrix 2 z 5, posiada bardzo wygodny, prosty w użyciu format. Kod kreskowy 2 z 5 pozwala na zakodowanie cyfr 0-9. Suma kontrolna może, ale nie musi być generowana.

Matrix 2 z 5

2 z 5 z przeplotem

Został zaprojektowany po to by zwiększyć gęstości kodu 2 z 5. Ten format koduje wszystkie pary cyfr od 00 do 99. Kod ten umożliwia kodowanie wyłącznie parzystą liczbę znaków, z tego powodu, gdy chcemy zakodować nieparzystą ilość znaków należy dopisać na początku zero. Suma kontrolna może, ale nie musi być generowana.

2 z 5 z przeplotem

2 z 5 IATA

Jest to modyfikacja kodu 2 z 5. Pozwala on na zakodowanie cyfr od 0 do 9. Wykorzystywany w transporcie lotniczym do stosowania na biletach podróżnych.

2 z 5 IATA

Code 39

Polecany do oznaczania na większych produktach, ze względu na małą gęstość zapisu danych. Atrakcyjny dla użytkownika, głównie dlatego, że prawie każdy czytnik kodów kreskowych jest w stanie go odczytać.

Code 39

EAN-8

Wykorzystywany do znakowania opakowań o małych wymiarach. Składa się z 7 cyfr i ostatniej kontrolnej. Pierwsze 3 cyfry oznaczają kraj, w którym produkt został zarejestrowany.

EAN-8

EAN-13

Najczęściej używany kod na świecie. Wykorzystywany do identyfikowania opakowań o dużych wymiarach. Składa się z 12 cyfr i ostatniej kontrolnej. Pierwsze 3 cyfry oznaczają kraj, w którym produkt został zarejestrowany.

EAN-13

EAN 13 +EAN 5

Kod EAN13 rozbudowany o 5-cyfrowy dodatek. Kody te są najczęściej umieszczane na wydawnictwach ciągłych, do oznakowania okresu, w którym wydawnictwo jest drukowane.

EAN 13 +EAN 5

UPC A

Amerykański odpowiednik kodu EAN-13. Stosowany najczęściej na rynkach amerykańskich.

UPC A

UPC E

Amerykański odpowiednik kodu EAN-8. Stosowany najczęściej na rynkach amerykańskich.

UPC E

Kod 128

Kod ten daje nam możliwość umieszczenia dużej ilości informacji na stosunkowo małym obszarze. Pozwala na kodowanie liter, liczb i innych znaków Ascii.

Kod 128

GS1-128

Najczęściej stosowany kod w globalnym transporcie i pakowaniu produktów. Można w nim zawrzeć takie informacje jak: partia produkcyjna, data produkcji, masa towaru, data ważności, wymiary, numery seryjne i inne temu podobne informacje.

GS1-128

ITF14

Wykorzystywany jest do kodowania Globalnego Numeru Jednostki Handlowej. Zbudowany jest z 14 cyfr dziesiętnych, a każda cyfra składa się z pięciu pasków. Charakterystyczna czarna ramka chroni cały kod. ITF-14 zazwyczaj stosuje się w oznaczaniu opakowań zbiorczych.

ITF14

JĘZYKI INTERFEJSU UŻYTKOWNIKA BOLTMARK^®II EBS-6900

angielski GB

angielski US

chiński

czeski

duński

francuski

hiszpański

niderlandzki

niemiecki

polski

portugalski

portugalski-brazylijski

rosyjski

rumuński

słoweński

szwedzki

turecki

wietnamski

250 ml 500 ml 900 ml

Więcej

AKCESORIA Boltmark^®II EBS-6900

Przykłady Rozwiązań

Opakowania jednostkowe

Drukarki EBS od lat są stosowane w oznakowywaniu opakowań przemysłu kosmetycznego, spożywczego, rozlewniczego i wielu innych, na których trzeba nanieść datę…

Czytaj dalej

Przemysł kablowy

Rozwiązania dotyczące nanoszenia nadruków na powłokach kabli, wymagające kontrastowych atramentów i wysokiego krycia kolorem…

Czytaj dalej

Części i podzespoły produkcyjne

Znakowarki EBS mogą być wykorzystywane w oznakowaniu podzespołów w przemyśle elektronicznym, samochodowym, budowlanym…

Czytaj dalej

MATERIAŁY DO POBRANIA / OPROGRAMOWANIE POWIĄZANE Z Boltmark^®II EBS-6900

MY.EBS.INK®

my.ebs.ink^® jest aplikacją umożliwiającą połączenie drukarek EBS serii BOLTMARK^® i BOLTMARK^® II w sieć i sterowania nimi zdalnie z dowolnego urządzenia przez przeglądarkę internetową.

Pobierz aplikację

Biblioteka

Skorzystaj z naszej biblioteki, w której znajdziesz broszury, materiały instruktażowe oraz inne materiały informacyjne powiązane z produktem.

Przejdź do biblioteki

SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA

SPECYFIKACJA TECHNICZNA	STANDARD	OPCJA
Materiał obudowy	stal nierdzewna INOX 100%
Wymiary obudowy (wysokość x szerokość x głębokość)	458 x 300 x 211 mm
Stopień ochrony obudowy	IP55	IP65
Masa urządzenia (bez butelek z atramentem i rozpuszczalnikiem)	12,5 kg
Masa butelek	butelka z atramentem: ok. 0,9 kg (900 ml) butelka z rozpuszczalnikiem: ok. 0,9 kg (900 ml)
Pozycja pracy drukarki	pionowa
Długość kabla zasilającego	2,2 m
Zasilanie	100 ÷ 240 VAC, 50/60 Hz
Średni pobór mocy	19 W
System zasilania	standardowy zintegrowany zasilacz wielokanałowy	zintegrowany zasilacz wielokanałowy z systemem zapobiegającym zatykaniu rurek i dyszy ACPS* (*ang. Anti Clogging Power Supply)
Zasilanie sprężonym powietrzem	nie jest wymagane
Wymagania klimatyczne	temperatura pracy: +5 ÷ +40°C dla pracy statycznej temperatura pracy: +15 ÷ +40°C dla pracy dynamicznej wilgotność względna: do 90% bez kondensacji
Dopuszczalne narażenia mechaniczne	wibracje: maks. 1 g, maks. 10 Hz udary: maks. 1 g, maks. 2 ms
Interfejsy komunikacyjne	Ethernet (złącze typu RJ45) USB RS-232	Ethernet (złącze typu M12)
Złącza fotodetektora / shaft-enkodera	złącza do szybkiego podłączania
Liczba głowic drukujących	1
Nadmuch w głowicy drukującej	tak
Typy głowic drukujących	prosta	kątowa
Wymiary głowicy drukującej	długość: 199 mm średnica: Ø 40 mm	długość: 125 mm wysokość: 125 mm średnica: Ø 40 mm
Długość kabla głowicowego	3 m	6 m
Typ kabla głowicowego	standardowy	z dodatkową ochroną
Minimalny promień gięcia kabla głowicowego	dla kabla standardowego: 75 mm dla praca statycznej 150 mm dla pracy dynamicznej	dla kabla z dodatkową ochroną: 85 mm dla praca statycznej 210 mm dla pracy dynamicznej
Pozycja pracy głowicy drukującej	dowolna
Interfejs użytkownika	klawiatura alfanumeryczna, dotykowy wyświetlacz LCD, menu graficzne
Wymiary wyświetlacza LCD	przekątna 5,7″/144,8 mm
Język interfejsu użytkownika	polski, angielski, francuski, niemiecki, rosyjski, chiński, czeski, duński, hiszpański, portugalski, włoski, rumuński, szwedzki, słoweński, turecki, niderlandzki
Typy klawiatur	łacińska	arabska, rosyjska (cyrylica)
Maksymalna liczba obiektów w pamięci (teksty i bloki parametrów)	ok. 1000	ok. 2000
Wysokość pisma	25 kropek	32 kropki
Maksymalna liczba linii tekstu	3 (dla matrycy 7×5 kropek) 5 (dla matrycy 5×5 kropek; bez odstępów)	4 (dla matrycy 7×5 kropek) 6 (dla matrycy 5×5 kropek; bez odstępów)
Grafika i znaki specjalne	grafika o dowolnej długości i wysokości ograniczonej wysokością pisma, dowolnie pozycjonowana – wbudowany edytor grafiki; zestaw predefiniowanych znaków graficznych w postaci fontów o rozmiarach 7, 16 i 25 kropek
Przykładowe matryce znaków	5×5, 7×4, 7×5, 9×5, 9×7, 11×7, 12×6, 12×7, 14×9, 16×9, 16×10, 16×14, 21×15, 25×15	5×5, 7×4, 7×5, 9×5, 9×7, 11×7, 12×6, 12×7, 14×9, 16×9, 16×10, 16×14, 21×15, 25×15, 32×18
Kody paskowe/matrycowe	1-wymiarowe (1D): Datalogic, Matrix, 2/5 5 Bars, 2/5 IATA, Interleaved, Code 39, EAN‑8, EAN‑13, EAN‑13 +EAN5, UPC‑A, UPC‑A EBS, UPC‑E, Kod 128, EAN‑128, Kod 128B, ITF8, ITF14 2-wymiarowe (2D): Data Matrix ECC200 kody w standardzie GS1
Odległość przedmiotu od głowicy	0 ÷ 30 mm
Wysokość wydruków	1 ÷ 16 mm
Maksymalna szybkość drukowania	500 m/min (1 linia tekstu, matryca 5×5, rozdzielczość 15 kr/cm)
Ciągłość pracy	urządzenie może pracować w sposób nieprzerwany przez 24 godz./dobę
Wyzwalanie wydruków	czujnik optyczny (fotodetektor) czujnik indukcyjny brak wyzwalania
Taktowanie wydruków	generator wewnętrzny czujnik prędkości obrotowej (shaft-enkoder)
Przykładowe funkcjonalności	podteksty o treści statycznej lub dynamicznej (rejestry specjalne) kreator rejestrów specjalnych szablony daty/czasu pismo „kominowe”
Obsługa zdalna (sieć do 32 urządzeń)	–	aplikacja „my.ebs.ink”
Przykładowe opcje sprzętowe	–	przełącznik kodowy (szeregowy, równoległy, RS-232) sygnalizator statusu sterowanie transporterem produkcyjnym obsługa manipulatora resetowanie/bramkowanie zliczania liczników obsługa drugiego fotodetektora
iModule^®	4000 godzin pracy / 24 miesiące
Przykładowe typy atramentów	czarny, barwnikowy, na bazie MEK-u	spożywczy, na bazie etanolu zmieniający barwę pod wpływem temperatury
